Laporan Proyek Perancangan Industri 1: BAB 6 FINAL CONCEPT

 Selamat datang kembali teman - teman semua, terima kasih karena telah setia membaca postingan - postingan di blog saya, semoga dapat bermanfaat untuk teman - teman semua. Pada postingan kali ini saya akan membagi tentang kelanjutan dari postingan sebelumnya. Postingan ini membahas tentang BAB yang ke - 6 yaitu tentang Final Concept dari produk kotak makan multifungsi yang nantinya akan kami rancang. Pada BAB ini berisi semua hal yang berhubungan dengan aspek gambar kerja 2 dimensi dan 3 dimensi dengan desain yang telah final dengan ukuran - ukuran yang telah ditetapkan final, ini merupakan output dari Proyek Perancangan Industri 1 ini yaitu berupa gambar - gambar kerja dan desain 2D 3D yang jelas dan dapat dikerjakan jika kita memperlihatkannya kepada orang bengkel. Selamat membaca untuk teman - teman semua, semoga bermanfaat.

BAB 6

FINAL CONCEPT (KONSEP AKHIR)

6.1 Gambaran Konsep Akhir

Setelah pengajuan konsep rancangan alat rumah tangga yaitu kotak makan multifungsi, analisis kebutuhan konsumen (market research), menetapkan spesifikasi produk, dan perhitungan ergonomi telah disetujui, maka langkah terakhir adalah pengajuan konsep akhir. Pada konsep akhir atau final concept pada bab ini merupakan gambar kerja CAD berbentuk 2 dan 3 dimensi dari berbagai tampak.

Adapun ukuran – ukuran yang terdapat pada produk akhir kotak makan multifungsi ini didapatkan setelah dilakukan spesifikasi rancangan dan analisis secara ergonomi. Berikut ini adalah ukuran – ukuran akhir kotak makan multifungsi yang dapat dilihat pada Tabel 6.1.

Tabel 6.1 Tabel Ukuran Akhir Kotak Makan Multifungsi

No.	Keterangan	Ukuran (mm)
1.	Panjang Kotak Makan	270
2.	Lebar Kotak Makan	200
3.	Tebal Kotak Makan	60
4.	Panjang Wadah Makan	155
5.	Lebar Wadah Makan	140
6.	Panjang Laci Samping	140
7.	Lebar Laci Samping	50
8.	Tebal Laci Samping	25
9.	Panjang Tempat Minum	225
10.	Lebar Tempat Minum	60
11.	Panjang Laci Belakang	200
12.	Lebar Laci Belakang	50
13.	Tinggi Laci Belakang	60

Kotak makan multifungsi yang kami rancang ini memiliki fitur dan fungsi tambahan lainnya pada kotak makan dengan mempertimbangkan segi estetika dan ergonomis produk yang sesuai dengan kebutuhan pelanggan. Pertimbangan utama dari kotak makan multifungsi kami adalah keamanan, kesehatan, kualitas, dan mudah untuk digunakan. Bentuk konsep akhir 3D kotak makan multifungsi dapat dilihat pada Gambar 6.1 sampai Gambar 6.2.

Gambar 6.1 Bentuk Konsep Akhir 3D Kotak Makan Multifungsi Pertama (Skala 1:10)

Gambar 6.2 Bentuk Konsep Akhir 3D Kotak Makan Multifungsi Kedua (Skala 1:10)

Berdasarkan data ukuran pada Tabel 6.1, maka didapatkan detail rancangan beserta dimensinya sebagai berikut:

a.   Kotak Makan Multifungsi (Skala 1:5) Tampak Depan.

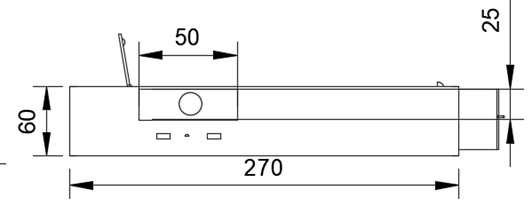

Pada gambar 2D kotak makan multifungsi tampak depan, dimensi yang ditunjukkan adalah panjang kotak makan sebesar 270 mm, tebal kotak makan sebesar 60 mm, lebar laci samping sebesar 50 mm dan tebal laci samping sebesar 25 mm serta tinggi laci belakang sebesar 60 mm.  Kotak makan multifungsi tampak depan dengan skala 1:5 dapat dilihat pada Gambar 6.3.

Gambar 6.3 Tampak Depan Kotak Makan Multifungsi

b.   Kotak Makan Multifungsi (Skala 1:5) Tampak Atas

            Pada gambar 2D kotak makan multifungsi tampak atas, dimensi yang ditunjukkan adalah lebar kotak makan sebesar 200 mm, panjang wadah makan sebesar 155 mm , lebar wadah makan sebesar 140 mm, panjang laci belakang sebesar 200 mm, lebar laci belakang sebesar 50 mm, panjang tempat minum sebesar 225 mm, lebar tempat minum sebesar 60 mm. Kotak makan multifungsi tampak atas dengan skala 1:5 dapat dilihat pada Gambar 6.4.

Gambar 6.4 Tampak Atas Kotak Makan Multifungsi

c.   Kotak Makan Multifungsi (Skala 1:5) Tampak Bawah

Pada gambar 2D kotak makan multifungsi tampak bawah, dimensi yang ditunjukkan adalah Panjang laci samping sebesar 140 mm. Kotak makan multifungsi tampak bawah dengan skala 1:5 dapat dilihat pada Gambar 6.5.

Gambar 6.5 Tampak Bawah Kotak Makan Multifungsi

6.2 Prinsip Desain

Prinsip desain dari produk kotak makan multifungsi ini adalah dengan menggunakan prinsip keseimbangan. Memperhatikan setiap bobot yang berasal dari warna, ukuran, dan tekstur. Desain yang simetris membuat keseimbangan melalui elemen – elemen yang berbobot sama yang disejajarkan dalam suatu garis lurus. Desain yang simetris akan selalu indah dan juga tidak akan membosankan. Prinsip desain keseimbangan dapat dilihat pada Gambar 6.6.



Gambar 6.6 Prinsip Desain Keseimbangan

Pada Gambar 6.6 diperlihatkan bahwa terbagi atas tiga bagian daerah yang kami desain dengan jarak yang simetris dari satu dengan yang lainnya. Tekstur dan bobot dari setiap elemen memperhatikan simetrisnya satu sama lain. Bobot jarak, tekstur dan warna yang simetris membuat desain akan indah dan tidak membosankan.

6.3  Fitur-fitur Kotak Makan

Setelah menentukan dimensi setiap bagian kotak makan, pada bagian ini akan dijelaskan fitur apa saja yang terdapat dalam kotak makan multifungsi tersebut, setiap fitur memiliki fungsi yang berbeda untuk menunjang kebutuhan pengguna kotak makan tersebut. Berikut adalah gambar dan penjelasan tentang fitur yang ada pada kotak makan.

a.       Cooler dan Heaterbox

Kotak makan ini dilengkapi sebuah kotak yang didalamnya terdapat alat thermoelectric memiliki daya 5V yang mampu menjaga suhu minuman yang dibawa, untuk mode pendingin suhu yang dapat menghasilkan  8 derajat celcius sedangkan untuk mode pemanan, suhu yang dapat dihasilkan  55 derajat celcius yang memiliki ukuran  panjang 183.15 mm, lebar 48 mm dan tinggi 80 mm yang mampu menampung botol berukuran 350 ml dan dilengkapi dengan slot pengunci agar botol tidak terlepas dari kotak, selain itu lapisan dinding kotak dilengkapi dengan almuniumfoil yang berfungsi untuk menjaga suhu. Gambar Cooler dan heater box dapat dilihat pada gambar 6.7.

Gambar 6.7 Gambar Cooler dan Heater Box

a.       USB Port Charging

Kotak makan ini juga dilengkapi dengan sebuah baterai yang memiliki kapasitas 30.000 mAh dan memiliki 2 buah output usb port dan 1 buah usb type B untuk melakukan pengisian ulang daya powerbank. Teknologi powerbank  yang digunakan merupakan water resistant, sehingga tidak perlu khawatir apabila terkena air.  Gambar USB port charging dapat dilihat pada gambar 6.8.

Gambar 6.8 USB Port Charging

a.       Laci penyimpanan

Laci penyimpanan pada kotak makan berukuran 118 x 73.46 mm yang memiliki fungsi sebagai tempat penyimpanan tisu dan tusuk gigi. Gambar laci penyimpanan dapat dilihat pada gambar 6.9.

Gambar 6.9 Laci Penyimpanan

a.       Kotak Buah

Selain laci penyimpanan terdapat sebuah kotak yang memiliki panjang 160 mm, lebar 41.41 mm dan tinggi 70 mm yang berfungsi untuk tempat menyimpan buah potong. Gambar kotak buah dapat dilihat pada gambar 6.10.

Gambar 6.10 Kotak Buah

a.       Jam Digital

Fitur tambahan yang terdapat pada kotak makan multifungsi adalah sebuah jam digital, yang berfungsi untuk melihat waktu. Gambar jam digital dapat dilihat pada gambar 6.11.

Gambar 6.11 Jam Digital

a.       Wadah Kotak Makan

Wadah kotak makan memiliki ukuran panjang 163 mm dan lebar 118 mm yang menggunakan bahan dasar plastik foodgrade  yang dapat dilepas untuk dicuci agar, bagian wadah kotak makan juga terdapat sekat pembagi makanan, untuk memisahkan nasi, lauk, kuah dan sambal. Gambar wadah kotak makan dapat dilihat pada gambar 6.12.

Gambar 6.12 Wadah Kotak Makan

Baik teman - teman semua yang sudah setia membaca sampai akhir, semoga postingan kali ini bermanfaat dan berguna bagi teman - teman semua. Postingan ini akan dilanjutkan pada postingan selanjutnya yaitu BAB 7 Kesimpulan dan Saran. Terima kasih teman - teman semua, selamat membaca dan Salam Sehat untuk kita semua.

-Andrean Yonathan
